a bit keysmpre cp
- 物販商品（自宅から発送）mpre cp（キット本体）発送までの日数：9日以内残り1点¥ 4,950
- 物販商品（自宅から発送）[Option] 組み立てサービス（スイッチソケット付き）発送までの日数：9日以内残り1点¥ 5,980

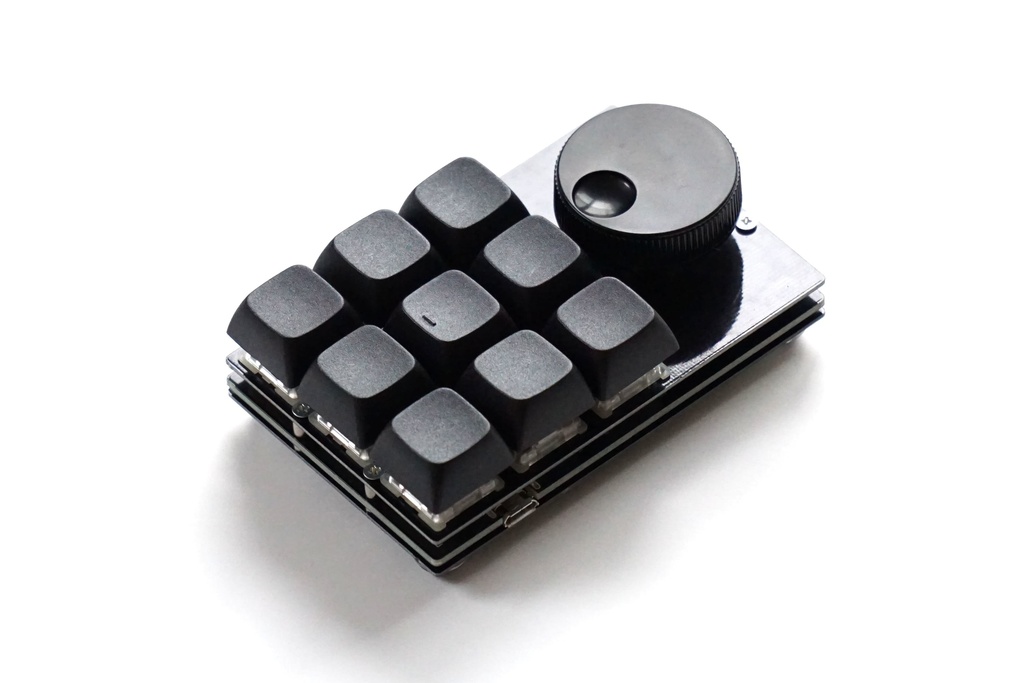

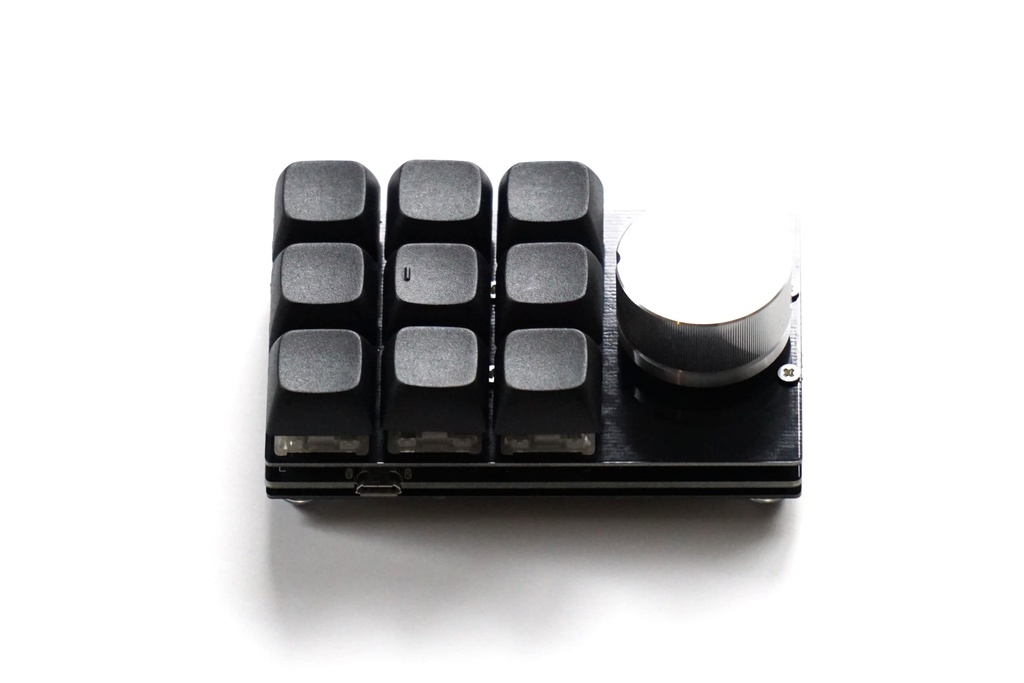

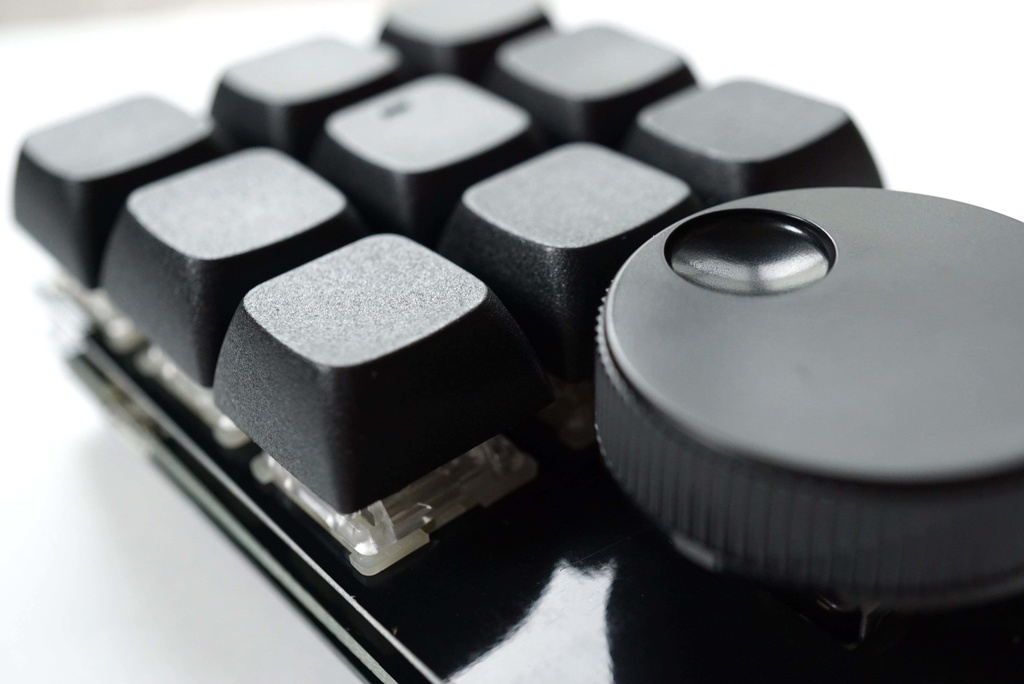

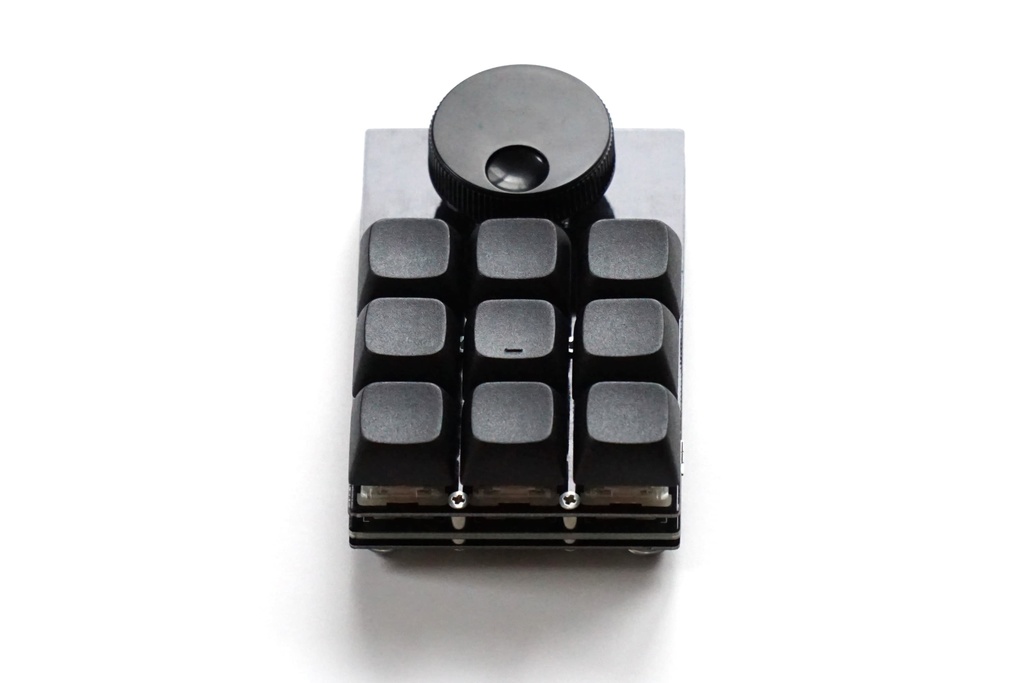

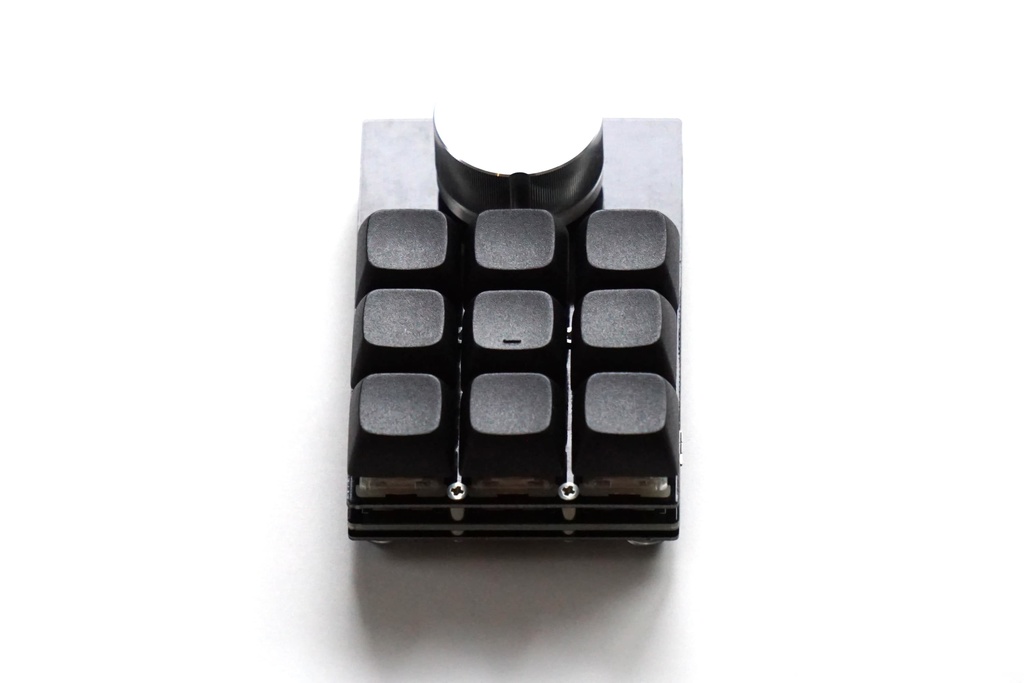

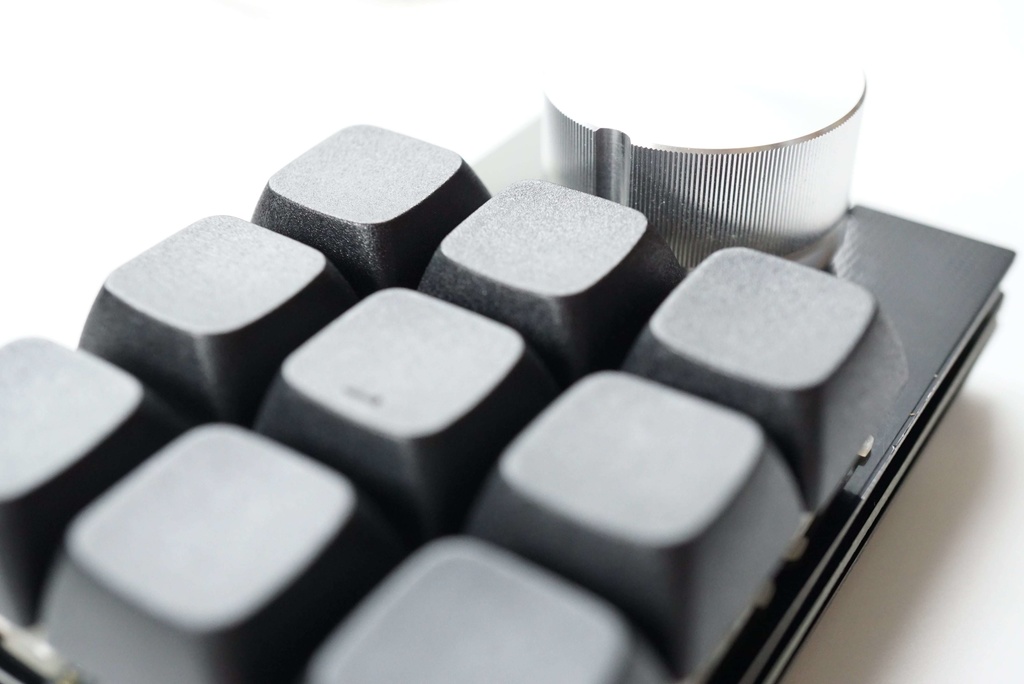

mpre cp は、9個のキーとロータリーエンコーダを搭載したコンパクトなマクロパッドです。 手のひらサイズの構成と柔軟なキー設定で、快適な操作を。 全ての電子部品をはんだ付けして組み立てます。難易度がやや高めです。また、キースイッチ等は別途購入が必要です。 上記をご理解の上、お買い求め下さい。
特徴

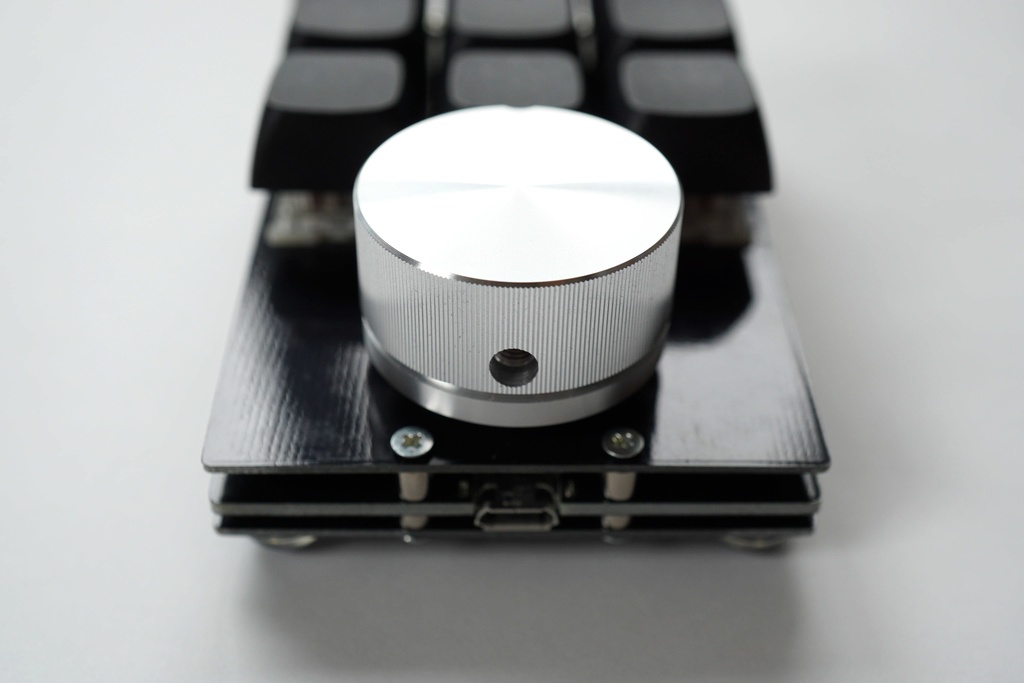

・9個のキーとロータリーエンコーダを搭載したマクロパッドです。 ・プッシュボタン付きロータリーエンコーダにも対応しています。 ・USB コネクタを3方向に取り付け可能です。レイアウトに合わせて配置出来ます。 ・USB コネクタの位置によって、左手でも、右手でも使用可能です。 ・ベゼルを可能な限り細くし、コンパクトさを追求しました。 ・全部品を表面実装とし、高さを抑えました。 ・pro micro は使用せず、MCU を直接マウントします。表面実装部品の入門にも適しています。 ・スイッチソケットを採用しており、好みのキースイッチに取り替え可能です。 ・QMK Firmware を使用します。キーマップを自分専用にカスタマイズ出来、柔軟にマクロを構成可能です。 ・VIA にも対応しています。GUI で簡単にカスタマイズ可能です。 ・アプリケーションに設定を最適化し、クリエィティブな作業に集中出来ます。
キット内容
・基板 x 1 ・トッププレート x 1 ・ボトムプレート x 1 ・MCU x 1 ・水晶発振子 x 1 ・チップ抵抗 22Ω 赤色 x 2 ・チップ抵抗 10kΩ 青色 x 2 ・チップコンデンサ 18pF 黄色 x 2 ・チップコンデンサ 0.1uF 緑色 x 2 ・チップコンデンサ 1uF 色なし x 2 ・ショットキーバリアダイオード x 1 ・スイッチングダイオード x 9 + 予備1 ・USB micro コネクタ x 1 ・ロータリーエンコーダ（EC12） x 1 ・ノブ x 1 ・ネジ 3mm x 6 ・ネジ 8mm x 6 ・スペーサー 4mm x 6 ・スペーサー 2mm x 6 ・ゴム足 x 4
キット外で必要なもの

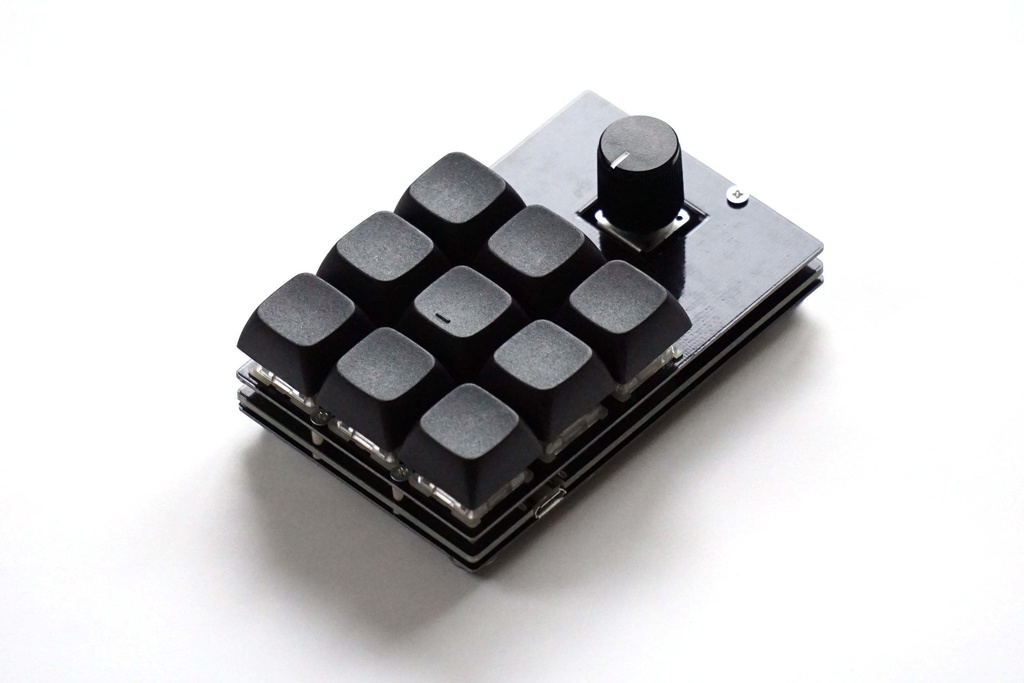

・スイッチソケット（MX用） x 9 ・キースイッチ（MX互換） x 9 ・キーキャップ x 9 ・ロータリーエンコーダ x 1※ ・ノブ x 1※ ・USB ケーブル（TypeA to micro） x 1 ※ロータリーエンコーダとノブは付属しますが、好みに応じて付け替えて下さい。
ご確認下さい
・細かいはんだ付けが必要です。 はんだ付けの詳細はビルドガイドをご確認下さい。 ・ロープロファイルには対応していません。
ビルドガイド
https://abitkeys.com/mprecp/build.html 購入前に必ずご確認下さい。
[Option] 組み立てサービス（スイッチソケット付き）
キット本体は、はんだ付けが必要です。 このオプションをご購入頂くと、細かなはんだ付けが必要な部品を実装し、お届けします。 ロータリーエンコーダ以外のはんだ付けが必要な部品を実装し、デフォルト配列の FW 書き込み、動作確認した後、送付します。 ただし、ご自身でロータリーエンコーダのはんだ付けが必要です。ご留意下さい。 ビルドガイドの「ロータリーエンコーダをはんだ付けする」以降をご参照下さい。 組み立てには、1週間程度頂いております。 オプションのみの購入をご希望の方は、事前にご相談下さい。 ※ 組み立てサービスに、本体は含まれません。
